PROYECTO DE INSTALACIÓN FOTOVOLTAICA SOBRE CUBIERTA DE 606 kWp Y SERVICIOS AUXILIARES PARA REFRATECHNIK IBÉRICA, EN CASTELLET Y LA GORNAL

Refuerzo estructural de cubierta, implantación de sistemas de seguridad anticaída, excavación de zanjas para cableado subterráneo, diseño y montaje de estructura metálica para sujeción de inversores, vallado metálico de zona de inversores e instalación fotovoltaica de autoconsumo sobre cubierta de 606,00 kWp.

En ONERSA nos encanta acompañar a nuestros clientes en su transición hacia un modelo energético más sostenible y competitivo. Refratechnik Ibérica, una multinacional alemana líder en la fabricación de materiales refractarios, nos confió una misión: diseñar y coordinar un proyecto integral de eficiencia energética, 360 grados, que permitiera introducir una instalación fotovoltaica de autoconsumo en su complejo industrial sito en Castellet y La Gornal.

ONERSA se encargó de los trabajos de ingeniería básica, ejecutiva y de detalle, de la tramitación de permisos tanto previos como de legalización, de la coordinación de industriales, de la dirección facultativa de obra, del suministro de material principal y del Commissioning de la planta.

El proyecto requería de una fase exhaustiva de análisis previo y de la realización de varias tareas catalogadas como servicios auxiliares complementarios.

Servicios auxiliares

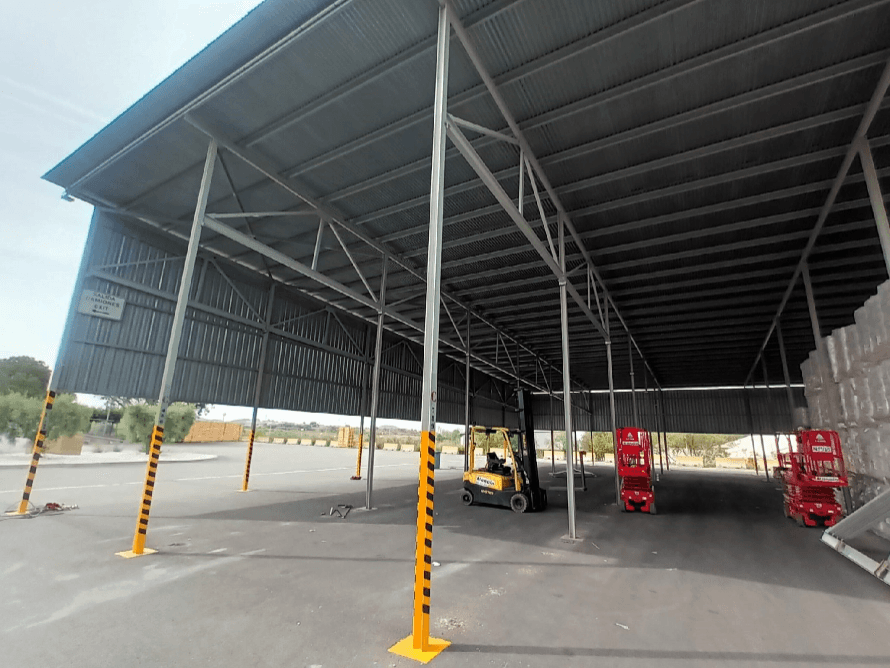

Primeramente, se analizó la viabilidad estructural de las cubiertas donde emplazar los paneles. Tras cerciorarnos de que la estructura no reunía las condiciones adecuadas de sobrecarga admisible, se diseñaron y aplicaron refuerzos estructurales a base de cerchas metálicas soldadas a los pórticos existentes, engrandando el alma de los pórticos, arriostrando la estructura y evitando el efecto Naipe.

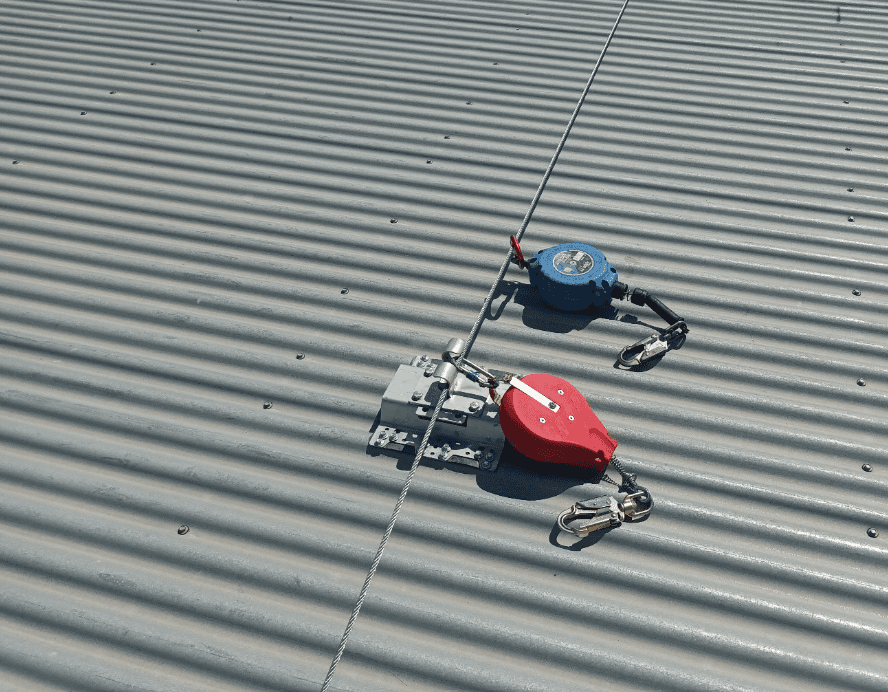

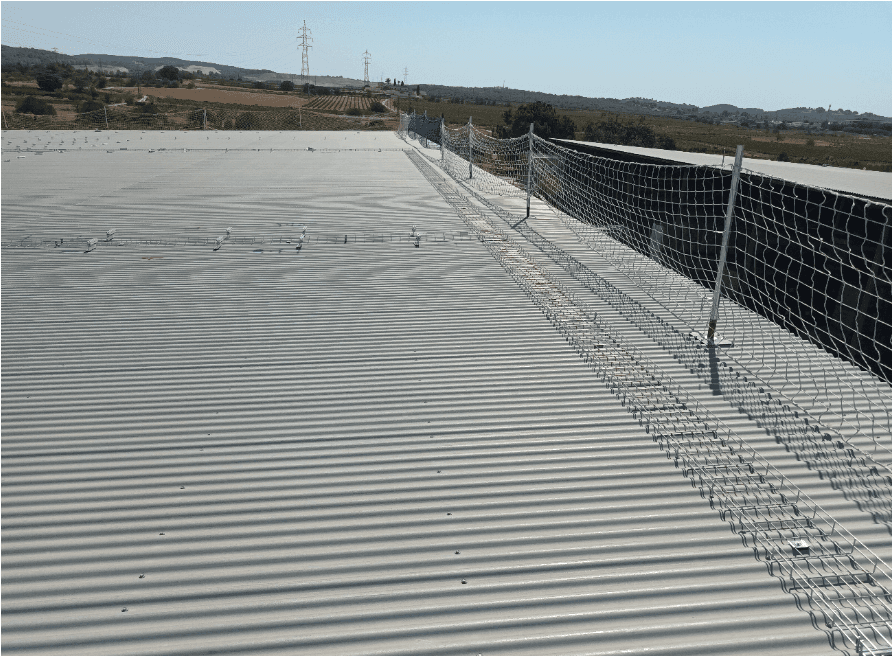

En segundo lugar, se implantaron redes perimetrales provisionales para realizar los trabajos en altura de forma totalmente segura, así como líneas de vida definitivas para el mantenimiento de las cubiertas y de la instalación fotovoltaica.

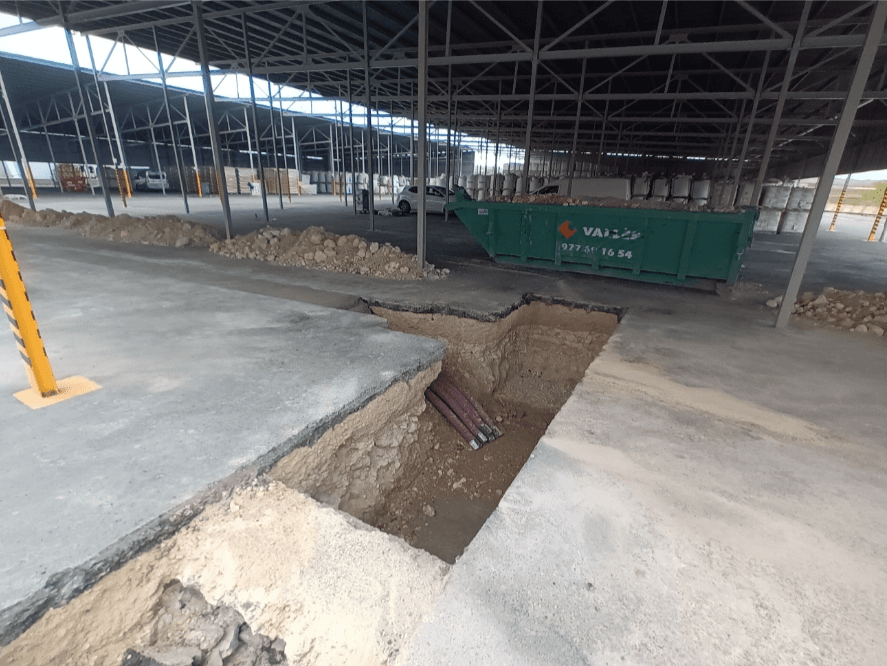

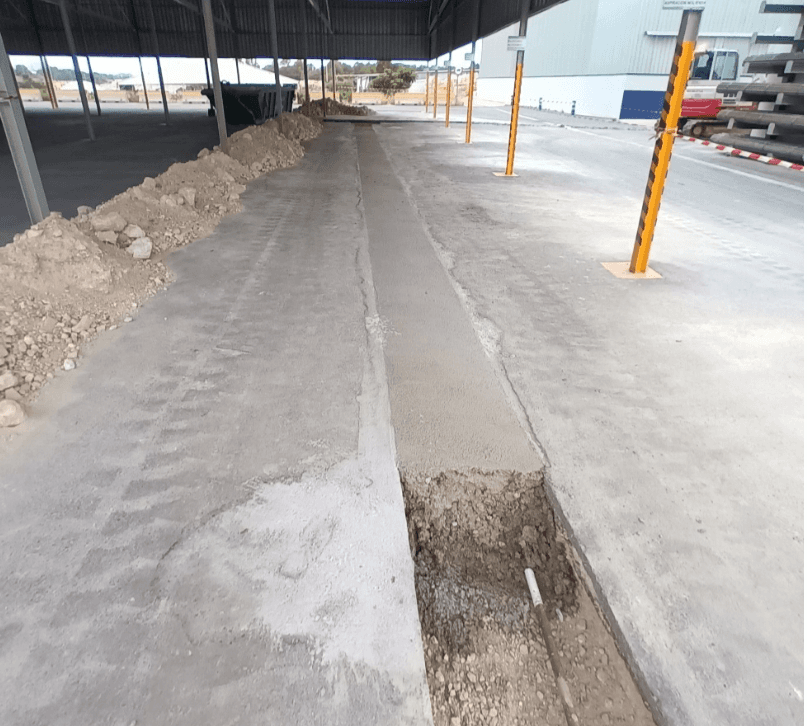

Se excavaron más de 50 metros de zanjas sobre asfalto para el paso de cableado subterráneo, tanto de corriente continua como de corriente alterna, respetando las obligaciones normativas y reponiendo la excavación con hormigón de alta densidad.

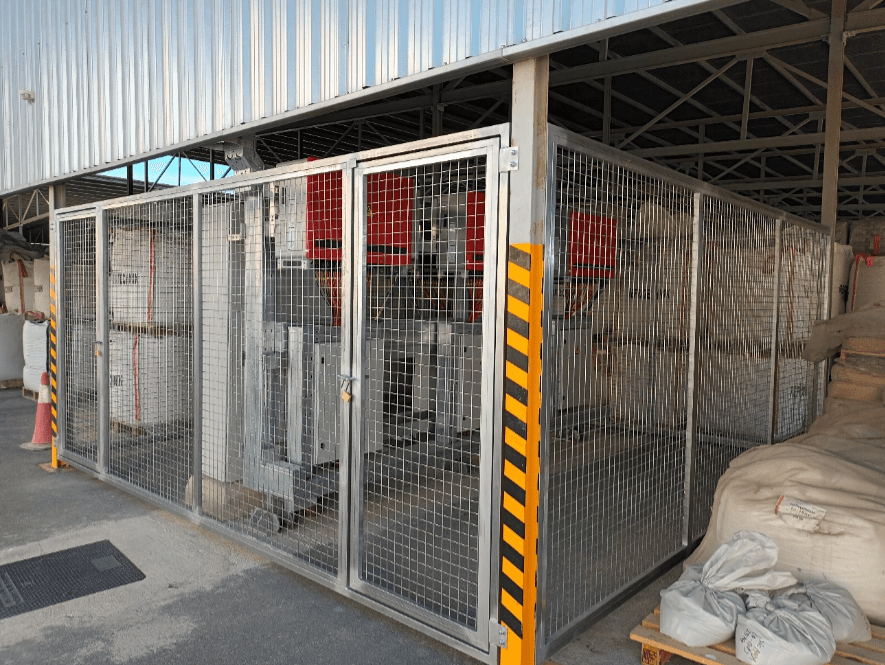

También se acondicionó un box de un almacén de materia prima para albergar la zona de los inversores de potencia. Se diseñó e instaló una estructura metálica a medida, así como se realizó un cerramiento del box a base de vallado metálico con doble puerta de acceso.

Instalación fotovoltaica sobre cubierta

Por último, se ejecutó la instalación fotovoltaica sobre cubierta, adaptándola e insiriéndola en el ecosistema energético del cliente, introduciendo un sistema antivertido de excedentes a la red.

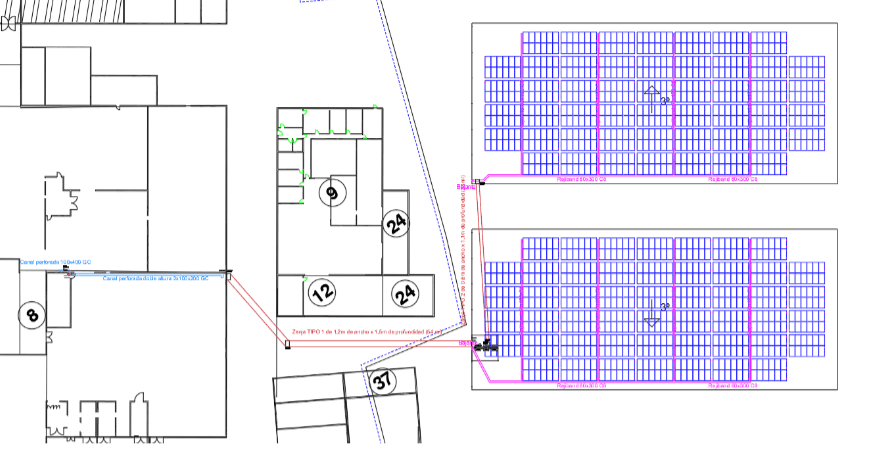

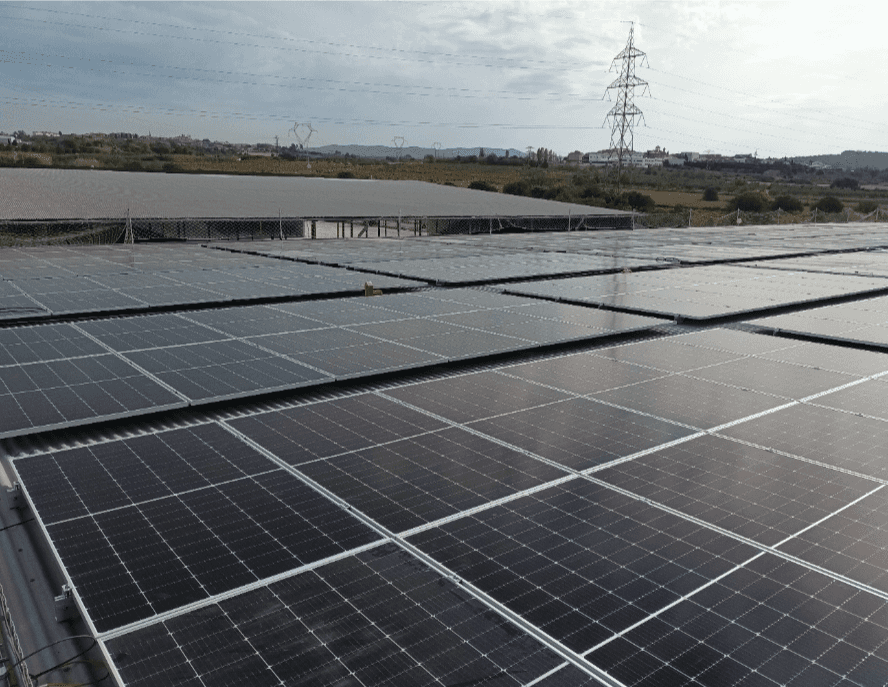

La instalación cuenta con 1.200 paneles fotovoltaicos de 505 Wp, de tecnología PERC Half Cut, montados de forma coplanar sobre dos cubiertas de chapa minionda, y con 5 inversores de 100 kVA, dando lugar a 606 kWp de entrada de campo y 500 kVA de salida.

Además, a fin de considerar los requerimientos del cliente en materia de seguridad contra incendios y de verificación del estado de suciedad de los paneles, se integró una solución MLPE para monitorizar la producción de cada panel de forma individual, cumpliendo sus exigencias y permitiendo optimizar las tareas de O&M.

Nos esforzamos por brindar soluciones energéticas integrales sin preocupaciones para el cliente.

El Director General de REFRATECHNIK IBERICA, Víctor Soriano, compartió su experiencia con ONERSA: "Requeríamos de una empresa que ejecutara un ambicioso proyecto integral llave en mano. Incluía el refuerzo estructural de dos cubiertas, obra civil y una instalación fotovoltaica que cumpliera con los estándares de excelencia que demandamos. Fue todo un acierto contar con Onersa para este ambicioso proyecto."
