El impacto del efecto Joule en las instalaciones eléctricas industriales

El efecto Joule, que describe la disipación de energía eléctrica en forma de calor al atravesar un conductor con resistencia, es uno de los factores más relevantes y complejos en la gestión energética industrial. Las pérdidas energéticas asociadas a este fenómeno no solo reducen la eficiencia de los sistemas eléctricos, sino que también tienen implicaciones significativas en la seguridad y el rendimiento de las instalaciones industriales. En este artículo, profundizaremos en el origen físico del efecto Joule, sus consecuencias en las operaciones industriales y el impacto económico que conlleva, con un enfoque técnico avanzado basado en datos empíricos y modelos físicos.

FUNDAMENTOS FÍSICOS DEL EFECTO JOULE

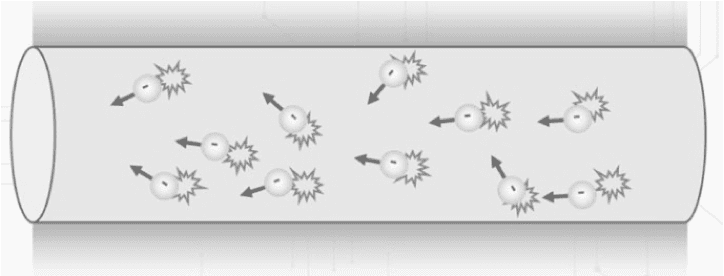

El efecto Joule es el resultado directo de las interacciones entre los electrones libres que transportan la corriente eléctrica y los iones del material conductor. Estas interacciones, que implican colisiones inelásticas, convierten parte de la energía cinética de los electrones en vibraciones térmicas del material, incrementando su temperatura y disipando energía útil en forma de calor. Este fenómeno es inevitable en cualquier sistema eléctrico que opere con conductores que presenten una resistencia distinta de cero.

La disipación térmica asociada al efecto Joule puede modelarse matemáticamente mediante la ecuación:

Q=I²⋅R⋅t

Donde:

o   Q: Energía disipada en forma de calor (Joules).

o   I: Intensidad de corriente eléctrica (amperios).

o   R: Resistencia eléctrica del conductor (Ω).

o   t: Tiempo durante el cual la corriente fluye (segundos).

Este modelo muestra que el calor generado crece cuadráticamente con la intensidad de corriente. Así, en aplicaciones industriales donde los sistemas eléctricos manejan grandes corrientes durante largos períodos, las pérdidas térmicas pueden alcanzar niveles críticos.

ANÁLISIS TÉCNICO DEL FENÓMENO

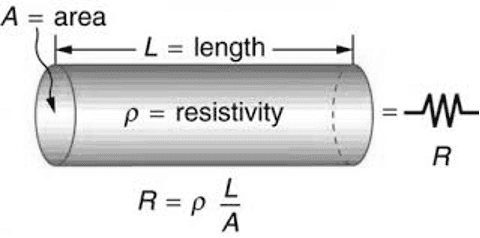

El nivel de pérdida de energía por efecto Joule depende en gran medida de las propiedades del material conductor. La resistividad eléctrica (ρ) es un parámetro fundamental que define como un material conduce electricidad. Para un conductor uniforme, la resistencia eléctrica R puede calcularse como:

R=ρ⋅L/A

Donde:

ρ: Resistividad eléctrica del material (Ω⋅m).

L: Longitud del conductor (m).

A: Área de la sección transversal del conductor (m2).

Por ejemplo, el cobre, con una resistividad de 1.68⋅10−8Ω⋅m, es uno de los materiales más eficientes, mientras que otros materiales con resistividad más alta generan pérdidas térmicas significativamente mayores bajo las mismas condiciones operativas.

CONSECUENCIAS DEL EFECTO JOULE EN INSTALACIONES INDUSTRIALES

1. Pérdidas energéticas

Estudios técnicos han demostrado que hasta un 22 % de la energía eléctrica en instalaciones industriales puede perderse debido al efecto Joule. Este porcentaje puede variar en función del tipo de instalación, la calidad de los materiales y el diseño de los sistemas eléctricos. Estas pérdidas representan una conversión directa de energía eléctrica en calor, que no contribuye al trabajo útil en la planta y, por tanto, reduce la eficiencia energética general.

2. Degradación de materiales y componentes

El calor generado por el efecto Joule provoca dilataciones térmicas repetidas en los conductores y componentes eléctricos. Este fenómeno acelera la fatiga de los materiales, promueve la oxidación de contactos y conexiones, y deteriora los aislamientos eléctricos, lo que incrementa el riesgo de fallos prematuros y reduce la vida útil de los equipos.

3. Sobrecarga térmica de equipos críticos

Componentes como transformadores, motores eléctricos y sistemas de distribución experimentan incrementos de temperatura que pueden exceder sus especificaciones operativas. Esta sobrecarga térmica no solo reduce la fiabilidad del sistema, sino que también puede desencadenar fallos catastróficos, con un impacto considerable en la continuidad operativa.

4. Riesgos de seguridad industrial

El calor acumulado por el efecto Joule puede desencadenar cortocircuitos, incendios o explosiones en condiciones extremas, comprometiendo la seguridad de las instalaciones y del personal. Los puntos calientes en conexiones eléctricas son una de las principales causas de incidentes relacionados con el efecto Joule en sistemas eléctricos industriales.

MODELIZACIÓN Y DIAGNÓSTICO DEL IMPACTO

Simulaciones y análisis térmico

Para comprender y cuantificar el impacto del efecto Joule, los ingenieros emplean simulaciones basadas en métodos de elementos finitos (FEM). Estas simulaciones permiten modelar la distribución de temperatura en conductores, conexiones y equipos eléctricos, identificando puntos críticos donde las pérdidas térmicas son más significativas.

Por ejemplo, en una planta industrial típica con cables de cobre de R=0.1Ω y corrientes de I=400A, las simulaciones muestran que los puntos de conexión (donde se concentra la resistencia de contacto) experimentan un aumento de temperatura hasta un 40% superior al de las secciones lineales del conductor. Estas áreas son especialmente propensas a sufrir fallos.

Monitorización en tiempo real

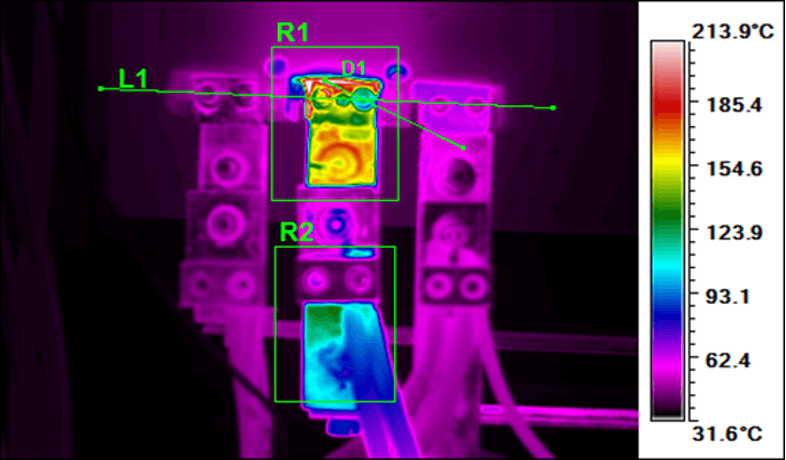

El análisis en tiempo real mediante sensores de temperatura y dispositivos de gestión energética es una herramienta crítica para detectar anomalías térmicas en sistemas eléctricos. Tecnologías avanzadas como el termodiagnóstico infrarrojo permiten identificar puntos calientes antes de que se produzcan daños mayores.

Implicaciones económicas del efecto Joule

El impacto económico del efecto Joule no se limita a las pérdidas de energía, sino que también incluye los costos asociados al mantenimiento y al reemplazo de equipos, así como a las interrupciones no planificadas en las operaciones. Estudios recientes publicados por organismos internacionales como IEEE y CIGRÉ destacan que, en sectores como la industria pesada, las pérdidas derivadas del efecto Joule pueden representar un coste operativo adicional más que significativo. Si bien estas cifras varían según la industria y las características específicas de la instalación, la reducción de estas pérdidas debe ser una prioridad estratégica para optimizar los recursos energéticos.

Onersa líder en soluciones disruptivas

El efecto Joule es un desafío para todos los sistemas eléctricos, pero su impacto puede gestionarse y reducirse significativamente mediante la adopción de tecnologías avanzadas y diseños optimizados.

Aprovechamos los resultados de proyectos de investigación universitaria y colaboraciones con centros de excelencia para desarrollar soluciones totalmente disruptivas que transforman la forma en que las empresas abordan este problema.

Desde sistemas de gestión térmica hasta simulaciones avanzadas y diseños innovadores, nuestras soluciones se basan en la ciencia más avanzada para garantizar resultados tangibles en términos de eficiencia energética, reducción de costes y sostenibilidad.
